Was ist der Wärmeübertragungskoeffizient von Dampfkammern?

Was ist der Wärmeübertragungskoeffizient von Dampfkammern?

Als Lieferant von Dampfkammern stoße ich häufig Fragen von Kunden bezüglich des Wärmeübertragungskoeffizienten dieser bemerkenswerten thermischen Managementgeräte. Das Verständnis dieses entscheidenden Parameters ist für die Bewertung der Leistung von Dampfkammern und zur Entscheidung, dass sie in Bezug auf thermische Lösungen fundierte Entscheidungen treffen. In diesem Blog -Beitrag werde ich mich mit dem Konzept des Wärmeübertragungskoeffizienten von Dampfkammern befassen und seine Bedeutung untersuchen, die Faktoren beeinflussen und wie sich die Gesamtleistung unserer Produkte bezieht.

Verständnis des Wärmeübertragungskoeffizienten

Der als H bezeichnete Wärmeübertragungskoeffizient ist ein Maß für die Fähigkeit eines Materials oder Vorrichtung, Wärme zwischen einer festen Oberfläche und einer Flüssigkeit zu übertragen (im Fall von Dampfkammern ist die Flüssigkeit typischerweise eine funktionierende Flüssigkeit in seinen Dampf- und Flüssigphasen). Es ist definiert als die Wärmeübertragungsrate pro Fläche der Einheiten und Temperaturunterschiede zwischen Einheiten und Flüssigkeit. Mathematisch kann es ausgedrückt werden als:

$ q = h \ cdot a \ cdot \ delta t $

Wo:

• $ q $ ist der Wärmeübertragungsrate (in Watts, W)
• $ H $ ist der Wärmeübertragungskoeffizient (in w/(m² · k))
• $ A $ ist die Oberfläche (in quadratischen Metern, m²)
• $ \ Delta t $ ist die Temperaturdifferenz zwischen der Oberfläche und der Flüssigkeit (in Kelvin, K)

Im Zusammenhang mit Dampfkammern spielt der Wärmeübertragungskoeffizient eine wichtige Rolle bei der Bestimmung, wie effizient Wärme von einer Wärmequelle (z. B. einer hochwertigen elektronischen Komponente) auf die Umgebung übertragen werden kann. Ein höherer Wärmeübertragungskoeffizient bedeutet, dass mehr Wärme für eine bestimmte Temperaturdifferenz und Oberfläche übertragen werden kann, was zu einer besseren thermischen Leistung führt.

Faktoren, die den Wärmeübertragungskoeffizienten von Dampfkammern beeinflussen

Mehrere Faktoren können den Wärmeübertragungskoeffizienten von Dampfkammern beeinflussen. Schauen wir uns einige der bedeutendsten an:

Arbeitsflüssigkeit

Die Wahl der Arbeitsflüssigkeit ist entscheidend, da sie den Phase -Änderungsprozess innerhalb der Dampfkammer direkt beeinflusst. Unterschiedliche Arbeitsflüssigkeiten haben unterschiedliche latente Verdampfungshitze und thermische Leitfähigkeiten. Zum Beispiel ist Wasser aufgrund seiner hohen latenten Verdampfungswärme und guten thermischen Eigenschaften ein häufig verwendetes Arbeitsfluid. Wenn die Arbeitsflüssigkeit Wärme aus der Wärmequelle absorbiert, verdampft sie und trägt die Wärme von der Quelle weg. Der Dampf reist dann in die kühleren Regionen der Dampfkammer, wo er die Hitze kondensiert und freigibt. Der Effizienz dieser Phase - Veränderungsprozess hängt eng mit dem Wärmeübertragungskoeffizienten zusammen.

Dochtstruktur

Die Dochtstruktur in der Dampfkammer ist für den Transport der kondensierten Flüssigkeit in den Verdampfungsbereich verantwortlich. Eine gut ausgestattete Dochtstruktur kann die Flüssigkeitsrendite verbessern und die Gesamtwärmeübertragungsleistung verbessern. Es gibt verschiedene Arten von Dochtstrukturen, wie gesinterte Pulverdocht, gerillte Docht und Faserdocht. Jeder Typ hat seine eigenen Vor- und Nachteile in Bezug auf Kapillarkraft, Permeabilität und Komplexität der Herstellung. Ein Docht mit hoher Kapillarkraft kann eine kontinuierliche Versorgung mit Flüssigkeit für den Verdunstungsbereich sicherstellen und damit den Wärmeübertragungskoeffizienten erhöhen.

Kammerdesign

Die Größe, Form und innere Struktur der Dampfkammer haben ebenfalls einen signifikanten Einfluss auf den Wärmeübertragungskoeffizienten. Eine größere Oberfläche bietet mehr Platz für die Wärmeübertragung, was die Gesamtwärmeübertragungsrate erhöhen kann. Darüber hinaus kann das Design der Dampfflusskanäle in der Kammer den Dampfflusswiderstand und die Verteilung beeinflussen. Ein optimiertes Kammerdesign kann den Dampfstromwiderstand minimieren und eine gleichmäßige Wärmeübertragung über die gesamte Oberfläche der Dampfkammer gewährleisten.

Betriebsbedingungen

Die Betriebstemperatur und der Druck der Dampfkammer können auch den Wärmeübertragungskoeffizienten beeinflussen. Wenn sich die Temperatur und der Druck ändern, werden sich auch die physikalischen Eigenschaften der Arbeitsfluid wie Dichte, Viskosität und latente Verdampfungswärme ändern. Diese Änderungen können den Phasenveränderungsprozess und die Wärmeübertragungsleistung beeinflussen. Beispielsweise steigt bei höheren Temperaturen der Dampfdruck des Arbeitsfluids, was zu einer höheren Dampfströmungsrate und möglicherweise zu einem höheren Wärmeübertragungskoeffizienten führen kann.

Messung des Wärmeübertragungskoeffizienten von Dampfkammern

Die Messung des Wärmeübertragungskoeffizienten von Dampfkammern ist ein komplexer Prozess, der typischerweise spezielle Geräte und Techniken umfasst. Eine gemeinsame Methode ist die Verwendung einer thermischen Testplattform, die aus einer Wärmequelle, einem Temperatursensor und einer Stromversorgung besteht. Die Wärmequelle wird verwendet, um eine bekannte Wärmemenge zu erzeugen, und der Temperatursensor wird verwendet, um die Temperaturdifferenz zwischen Wärmequelle und Dampfkammer zu messen. Durch Messen der Wärmeübertragungsrate und der Temperaturdifferenz kann der Wärmeübertragungskoeffizient unter Verwendung der zuvor genannten Formel berechnet werden.

Ein anderer Ansatz ist die Verwendung von numerischen Simulationssoftware wie CFD -Software (Computational Fluid Dynamics). CFD -Simulationen können detaillierte Informationen über die Flüssigkeitsfluss- und Wärmeübertragungsprozesse in der Dampfkammer liefern. Durch Eingeben der physikalischen Eigenschaften der Arbeitsfluid, der Geometrie der Dampfkammer und der Betriebsbedingungen in das Simulationsmodell kann der Wärmeübertragungskoeffizient vorhergesagt werden. Es ist jedoch wichtig zu beachten, dass die Genauigkeit der Simulationsergebnisse von der Qualität der Eingabedaten und der Validierung des Simulationsmodells abhängt.

Bedeutung des Wärmeübertragungskoeffizienten in Dampfkammeranwendungen

Der Wärmeübertragungskoeffizient ist ein kritischer Parameter in verschiedenen Anwendungen, in denen Dampfkammern verwendet werden. Im Bereich der Elektronikkühlung erzeugen beispielsweise hochwertige elektronische Komponenten wie CPUs und GPUs während des Betriebs eine große Menge Wärme. Wenn diese Wärme nicht effektiv abgelöst wird, kann sie zu Überhitzung führen, was die Leistung und die Lebensdauer der Komponenten verringern kann. Dampfkammern mit hohen Wärmeübertragungskoeffizienten können die Wärme von den Komponenten effizient wegtragen, um den stabilen Betrieb zu gewährleisten.

In der Luft- und Raumfahrt- und Automobilindustrie werden auch Dampfkammern für das thermische Management verwendet. In Luft- und Raumfahrtanwendungen können sie dazu beitragen, elektronische Systeme in Flugzeugen und Satelliten abzukühlen, wobei Gewicht und Raum kritische Faktoren sind. In Automobilanwendungen können Dampfkammern verwendet werden, um Elektronik in Elektrofahrzeugen zu kühlen und die Effizienz und Zuverlässigkeit der Fahrzeuge zu verbessern.

Unsere Dampfkammerprodukte und ihre Wärmeübertragungsleistung

In unserem Unternehmen bieten wir eine breite Palette von Dampfkammerprodukten mit hervorragender Wärmeübertragungsleistung an. UnserMulti -Chamber -Aluminium -Kühlkörper -Dampfkammerist mit mehreren Kammern ausgelegt, um den Dampffluss und die Wärmeübertragungseffizienz zu verbessern. Die Aluminiumkonstruktion bietet eine gute thermische Leitfähigkeit und leichte Eigenschaften, wodurch sie für verschiedene Anwendungen geeignet ist.

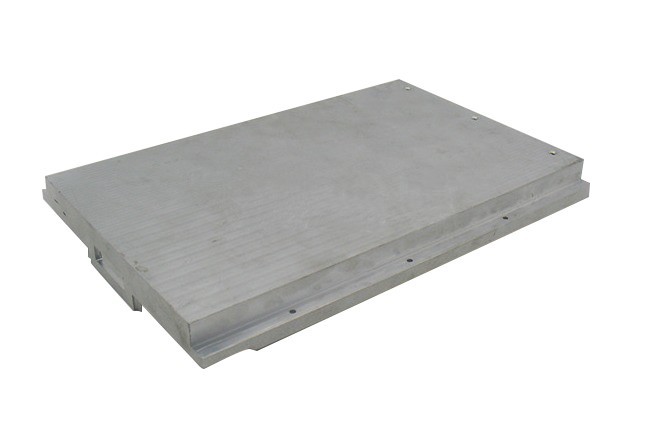

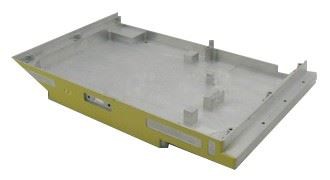

UnserVerbesserter Dampfkammer Kühlkörperverfügt über eine verbesserte Dochtstruktur und ein Kammerdesign, das den Wärmeübertragungskoeffizienten erheblich erhöhen kann. Dieses Produkt ist ideal für hochwertige elektronische Komponenten, die eine effiziente Wärmeableitung erfordern.

Außerdem unsereAluminiumkühlkörper für die durchschnittliche Temperatur supraleitendist speziell für Anwendungen entwickelt, bei denen eine präzise Temperaturregelung erforderlich ist. Es bietet einen stabilen und hohen Wärmeübertragungskoeffizienten, um die zuverlässige Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.

Abschluss

Zusammenfassend ist der Wärmeübertragungskoeffizient ein Schlüsselparameter, der die Leistung von Dampfkammern bestimmt. Durch das Verständnis der Faktoren, die den Wärmeübertragungskoeffizienten beeinflussen und wie sie gemessen werden sollen, können wir Dampfkammern mit hervorragender thermischer Leistung entwerfen und herstellen. Unser Unternehmen ist bestrebt, hochwertige Produkte für hochwertige Vapor -Kammer bereitzustellen, die den unterschiedlichen Bedürfnissen unserer Kunden entsprechen. Wenn Sie an unseren Produkten interessiert sind oder Fragen zum Wärmeübertragungskoeffizienten von Dampfkammern haben, können Sie sich gerne an uns kontaktieren, um weitere Diskussionen und potenzielle Beschaffungen zu erhalten. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um die besten thermischen Lösungen für Ihre Anwendungen zu finden.

Referenzen

• Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, As (2007). Grundlagen von Wärme und Massenübertragung. John Wiley & Sons.
• Carey, VP (1992). Flüssigkeit - Dampfphase - Phänomen ändern: Eine Einführung in die Thermophysik der Verdampfungs- und Kondensationsprozesse in Wärmeübertragungsgeräten. Taylor & Francis.
